Q系列PLC具有以下特點：

• 　　* 模塊式結構，便于用戶安裝。
  　　* 多種輸入輸出模塊、特殊功能模塊種類齊全，便于用戶配置、擴展系統。
  　　* 基本指令、應用指令豐富，用戶編程簡 便。
  　　* 可采用指令表、梯形圖、SFC、ST等多種編程方式。
  　　Q系列PLC I/O地址的分配有兩種方法
  　　 1)CPU自動對I/O分配地址
  　     2)用外部設備對I/O地址賦值

•      CPU自動對I/O分配地址

  　PLC通電或復位時，會自動執行I/O地址的賦值校驗。

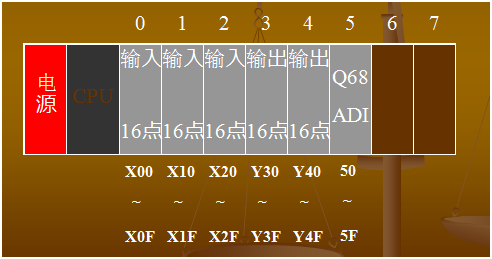

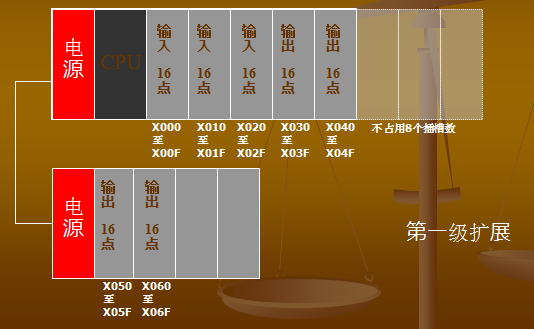

     1. I/O地址的賦值從主基板的第0號槽開始向右連續賦值，輸入組件為X□□□，輸出組件為Y□□□ 。

•

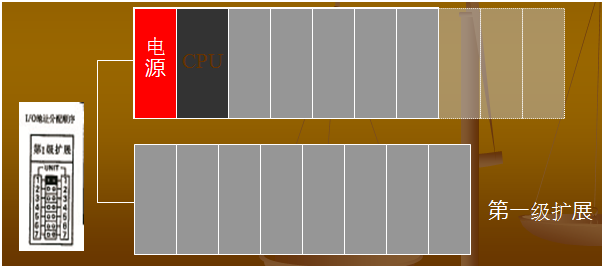

      2、使用擴展基板時，第一塊擴展基板的首地址順接主基板的末地址，擴展基板的地址賦值與電纜連接順序無關，取決于用擴展基板上的級數設定連接器所設置的擴展基板的級號。

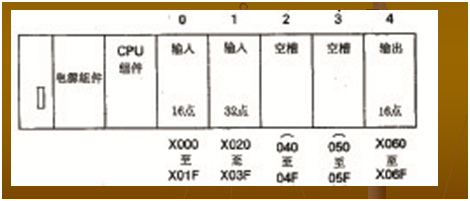

     3、各組件所占用的I/O點數等于該組件自身的I/O點數，沒有插裝I/O組件或特殊功能組件的空槽，所占用的I/O點數為16點。

     4、在對I/O地址賦值時，各種主基板和擴展基板按照實際的插槽數處理。

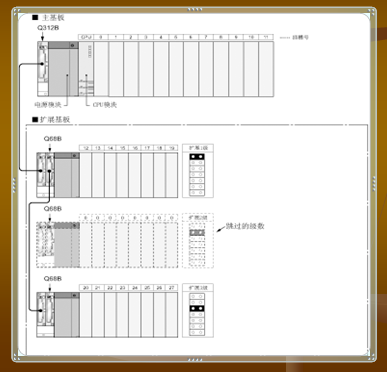

     5、如果擴展基板的級號設置不連續（級號設置跳躍），那麼這些被越過的擴展級所占用的I/O點數等于0，不增加空插槽數。

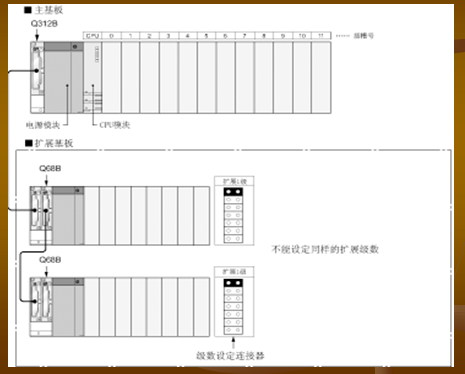

      6、設定同樣的擴展級數的情況：
      在多個擴展基板中，設定同樣的擴展級數將不能使用。

             用外部設備對I/O地址賦值
       用外部設備對I/O地址賦值，其優先級高于實際插裝的I/O模塊。
       可通過外部設備來控制I/O組件和特殊功能組件的地址賦值，而忽略按插槽號及組件的I/O點數進行的地址賦值。
       可用軟件（GPPW ）

       設定的插槽數與使用中的基板的插槽數出現不一致情況時，將變?yōu)槿缦聽顩r：

       1) 設定的插槽數比使用中的基板的插槽數多的情況
       占用設定的插槽數。比使用中的基板的插槽數多的部分成為空插槽。

　　2)設定的插槽數比使用中的基板的插槽數少的情況
　設定的插槽數之后的插槽將不能使用。

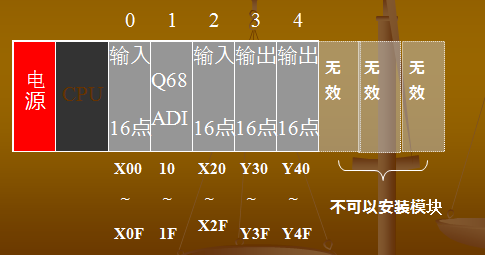

　例如：使用 8 個插槽的基板，如果設定的是 5個插槽的話，基板右面的 3個插槽將禁止使用。( 禁止使用的插槽如果安裝模塊的話將會出錯 (SP.UNIT LAY ERR”)。

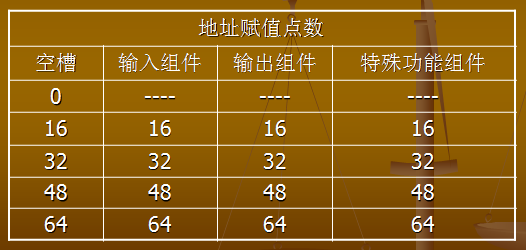

　為了便于系統的擴展，在對I/O地址賦值時可適當?shù)貎湟徊糠諭/O地址，使系統能夠插裝非16點的組件。
　當非16點的I/O組件或特殊功能組件需要維修或更換時，其原先所占用的I/O點數應保持不變。

　使用外部設備對某一槽的I/O地址賦值，其優先級高于該槽實際插裝的組件的I/O點數。
　1)如果某槽使用外部設備指定的I/O點數小于其實際插裝的組件的I/O點數，那麼該組件實際所能夠使用的I/O點數應相應減少。
　2)如果某槽使用外部設備指定的I/O點數大于其實際插裝的組件的I/O點數，那麼多余的點數視作虛設點。
　3)如果某槽被外部設備設置為空槽，那麼該槽所插裝的I/O組件將不能使用。
　4)對于沒有使用外部設備進行I/O地址賦值的那些插槽，其所占用的I/O地址即是按所插裝的組件的I/O點數賦值。

　注意：
　　1)如果插裝的組件為特殊功能組件，那麼該槽的I/O地址賦值必須與組件實際占用的I/O點數一致，如果不一致將會導致出錯。
　　2)使用MELSECNET數據通信系統時，I/O地址分配如下：
　　a)如果對主站進行I/O地址賦值，那麼主站和所有的遠程I/O站都需要進行I/O地址賦值。
　　b)如果對一個就地站進行I/O地址賦值，那麼僅要對該就地站進行I/O地址賦值。
　　c)如果對一個組合I/O組件進行I/O地址賦值，應按輸出組件賦值規定進行I/O地址分配。

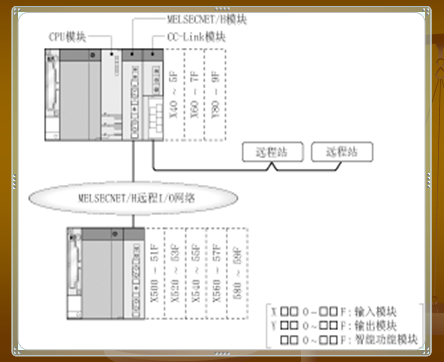

　遠程站的 I/O 地址號
　在 MELSECNET/H遠程 I/O網絡，CC-Link 等的遠程 I/O 系統中，可以向遠程站的 I/O 模塊 / 智能功能模塊進行 CPU模塊軟元件的輸入(X)、輸出 (Y)的分配與控制。另外，可以對 MELSECNET/H 模塊的鏈接 I/O(LX LY)的刷新對象 (CPU模塊側的軟元件)使用輸入(X)、輸出(Y).
　

　(1) 遠程站可以使用的 CPU模塊的 I/O地址號
 　CPU模塊的輸入(X)、輸出 (Y)用于遠程站的 I/O 地址號時，請不要使用CPU 側的I/O模塊以及智能功能模塊正在使用的 I/O 地址號，只能使用其后面的號進行分配。

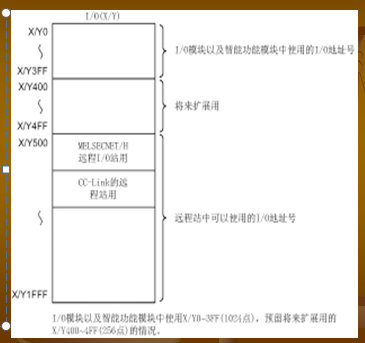

　例如：CPU側的I/O模塊以及智能功能模塊中使用 X/Y0~X/Y3FF(1024點 ) 時，在遠程站中 X/Y400之后的可以使用。

　(2) 使用遠程站的I/O地址號時的注意事項
　(a)考慮將來擴展時的設定
  　CPU 模塊的輸入(X)、輸出(Y)用于遠程站的I/O 地址號時，在設定時請考慮 CPU模塊側的 I/O模塊以及智能功能模塊的擴展。
　(b)使用 MELSECNET/H 以及 CC-Link時，請不要重復設定 MELSECNET/H的刷新對象 (CPU模塊側軟元件)的I/O地址號以及CC-Link遠程 I/O 系統的 I/O地址號。
　(c)關于 CPU模塊的 I/O軟元件個數I/O 軟元件點數在每個 CPU模塊中有所不同。

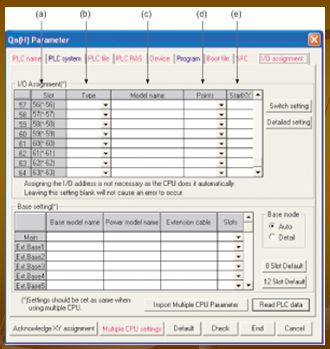

　　通過 GX Developer 進行的 I/O 分配
　(1) I/O分配的設定
　I/O分配在 PLC 參數的 I/O分配的設定中進行。
　(a)插槽
　表示插槽號與基板的第幾級的第幾個插槽。
　在自動模式中設定基板的情況下，基板的第幾級變?yōu)?“*” ，第幾個插槽變?yōu)樵谥骰宓牡?0 個插槽開始的插槽數。

　(b)種類 (在 CPU模塊中使用 )
　在下述項目中選擇安裝模塊的種類。
　　　·空閑 (空插槽)
　　　· 輸入(輸入模塊 )
　　　· 高速輸入(高速輸入模塊)
　　　· 輸出(輸出模塊 )
　　　· I/O混和 (I/O混和模塊 )
　　　· 智能 (智能功能模塊)
　　　·中斷 (中斷模塊 )
　沒有設定種類的插槽將被視為所安裝模塊的種類。
　(c)型號名稱
　安裝模塊的型號名稱設定為半角 16 號字以下。CPU 模塊中不使用設定的型號名稱。(僅作為用戶的記錄 )
　(d)點數 (在 CPU模塊中使用 )
　變更各插槽的 I/O 點數時，在下述中選擇點數。
　　·0(0點 )  ·16(16 點 ) ·32(32點 )
　　·48(48 點 ) ·64(64 點 ) ·128(128 點 )
　　·256(256點 ) ·512(512點 )  ·1024(1024點 )
　未設定點數的插槽將被視為所安裝的模塊的點數。
　(e)起始 XY(CPU模塊中使用 )
　在變更各個插槽的 I/O地址號時，設定變更后的起始 I/O地址號。
　沒有設定起始 XY的插槽將被分配到設定的插槽之后的連續 I/O 地址號。
